Holo clock
Descarga al final del blog
¿Qué es?
Se trata de un simple reloj basado en un mecanismo de engranes anillos dentados y un motor a pasos.
Características
El motor es básicamente un motor de 12V con un eje de 3 mm. El motor único es accionado por un circuito ATtiny2313 y 1293dd con el que codifica escritos en IDE Arduino.
Descripción
El único motor mueve un tren de engranes que a su vez mueve el circulo de minutos y el anillo de horas.
El ATtiny manda pulsos al motor a la velocidad adecuada para poder mover la rueda de los minutos y la de las horas
Materiales
Filamento PLA 3mm
Controlador ATtiny 2313
Motor a pasos 28BYJ - 48
Tornillos
Piezas " link al final del blog"
Especificaciones técnicas
Tamaño: 15 x 18.5 x 4.3 cm
Peso: 0.9 Kg
Tamaño: 15 x 18.5 x 4.3 cm
Peso: 0.9 Kg
Piezas
Ensamble
Paso a paso
Paso 1
Junta la pieza de la base junto con la estructura frontal y los laterales, como se muestra en la imagen .
Paso 2
Coloca el motor en la estructura posterior.
Paso 3

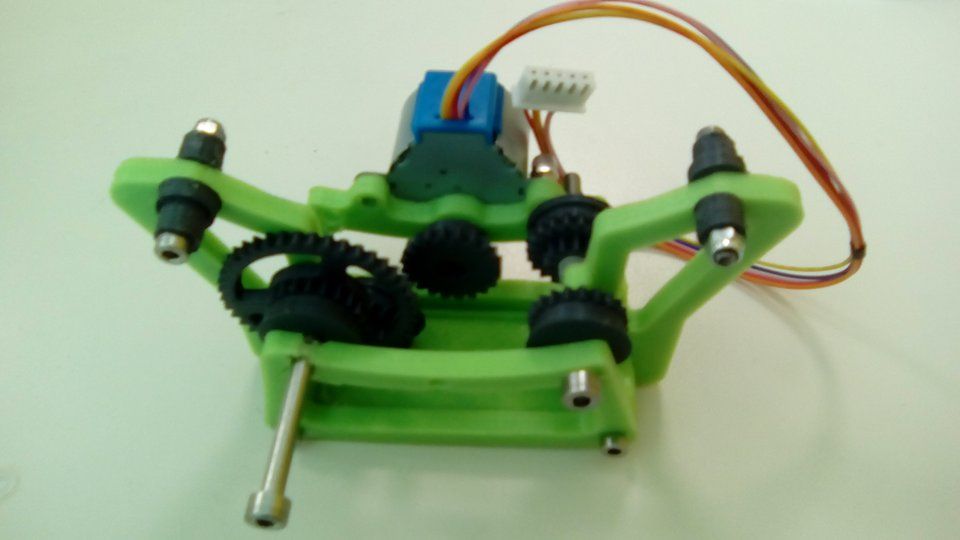

Junta la estructura posterior con el resto de la base y coloca el engrane al eje del motor.
Paso 4
Coloca los rodillos en los orificios superiores de las piezas laterales de la base.
Paso 5

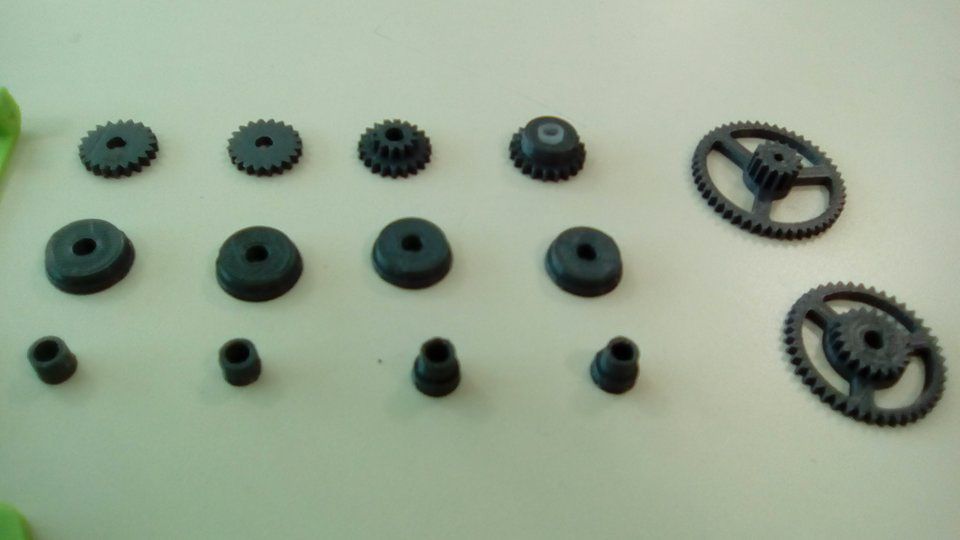

Junta y pega los engranes dentados con los rodillos de igual tamaño.
Paso 6
Coloca todos los engranes del lado derecho entre los espacios de la estructura.
Paso 7
Realiza el mismo paso pero en el lado izquierdo; el engrane frontal en este caso tiene un radio mayor al resto y el engrane restante se coloca en el centro.
Paso 8

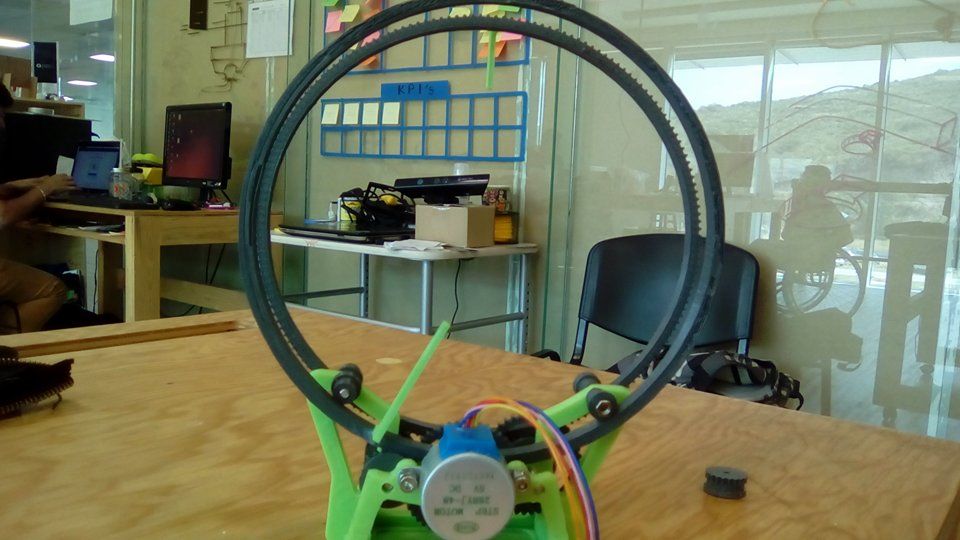

Por ultimo coloca los aros en el resto de la estructura.
