¿Qué es una Raspberry pi?

No eres lo que logras... Eres lo que superas



Una Raspberry es una "SBC"  un acronimo en ingles para " Computadora de tarjeta única" , lo que significa que es un dispositivo electrónico capas de computar y procesar información del mismo modo que hace nuestra computadora. Tiene las ventajas fundamentales que residen en su bajo costo junto su versatilidad, de modo que podemos usarla tanto como un equipo de escritorio convencional, hasta poder reemplazar "Tarjetas de Prototipado" tales como los arduinos y las circuit playgroud en proyectos de automatización y  electrónica.



Logo Demo
Logo Demo
Logo Demo
Logo Demo
Logo Demo

Podemos crear cualquier cosa que imaginemos!

Odoo CMS - una imagen grande

Como estas miniconsolas que usan una raspberry zero w.



Pero que tamaño tiene?

Odoo CMS - una imagen grande
Es una tarjeta que cabe en la palma de nuestras manos, el Modelo pi3 mide aproximadamente 5.5x8.5 cm.
Imagen de Odoo y bloque de texto

¿Que tiene una Raspberry?

Incluye los mismos puertos que una computadora convencional, ademas de dos salidas especiales para componentes de la familia raspberry como display y pantallas, ademas de las conexiones GPIO(General Purpose Input/Output).

¿Que es un puerto Gpio?

Odoo CMS - una imagen grande

Los Gpio o en español:

Entrada/Salida de Propósito General

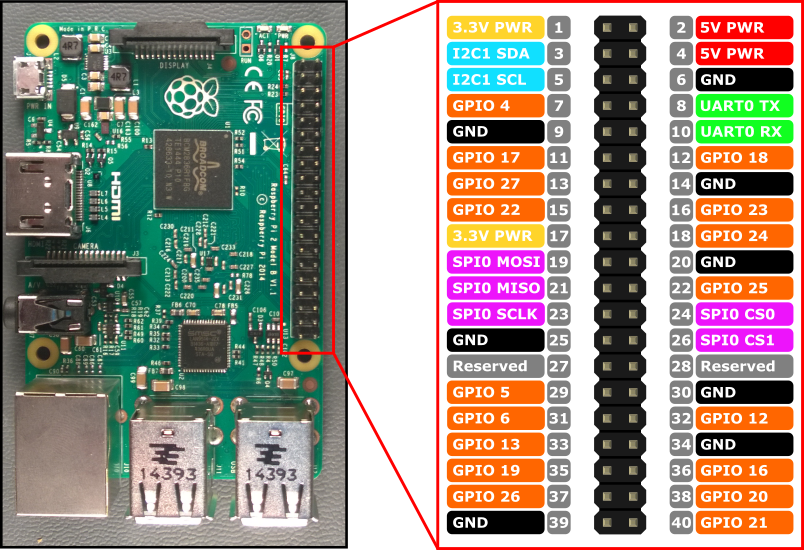

                         Tenemos una gran cantidad de puertos Gpio, aproximadamente 40 en las tarjetas mas modernas estos se subdividen según su función en grupos que mostraremos a continuación.

  • Amarillo (2): Alimentación a 3.3V.

  • Rojo (2): Alimentación a 5V.

  • Naranja (26): Entradas / salidas de propósito general. Pueden configurarse como entradas o salidas. Ten presente que el nivel alto es de 3.3V y no son tolerantes a tensiones de 5V.

  • Gris (2): Reservados.

  • Negro (8): Conexión a GND o masa.

  • Azul (2): Comunicación mediante el protocolo I2C para comunicarse con periféricos que siguen este protocolo.

  • Verde (2): Destinados a conexión para UART para puerto serie convencional.

  • Morado (5): Comunicación mediante el protocolo SPI para comunicarse con periféricos que siguen este protocolo.

Imagen de Odoo y bloque de texto

Estos puertos pueden conectarse directamente a componentes electrónicos, dispositivos electrónicos e incluso existen tarjetas plug and play diseñadas para mejorar o añadir características nuevas a la tarjeta tales como:



Odoo - Prueba 1 a tres columnas

Módulos de servomotores

Estos motores son muy usados en procesos y modelos que necesitan una alta precisión en cuestión de velocidad o ángulos de operación, existen tarjetas plug & play que nos incluyen la electrónica necesaria para proteger la tarjeta y utilizar de manera directa y sencilla para crear desde drones hasta robots.

Odoo - Prueba 2 a tres columnas

Diferentes displays.

Podemos utilizar una gran cantidad de displays desde las pantallas touch hasta simples matrices de leds rgb  para usar las tarjetas como terminales o incluso crear coloridos efectos.

Odoo - Prueba 3 a tres columnas

Control de motores:

Dentro de estas categorías resaltan los módulos para servomotores y motores de DC, esto permitiendo nos crear proyectos integrados de gran capacidad e impacto como son las impresoras 3D.

¿Como funciona una Raspberry?

Odoo CMS - una imagen grande

Una raspberry requiere que se le inserte una tarjeta microSD configurada con un sistema operativo  que nos permite ver un fondo de escritorio similar al que veriamos en cualquier computadora, pero limitado por puesto que son versiones lite diseñadas para poder trabajar con los recursos limitados de la Tarjeta.

Algunos sistemas operativos  compatibles son:

Logo Demo
Logo Demo
Logo Demo
Logo Demo
Logo Demo

Si estas interesado en adquirir tu propia raspberry con los periféricos necesarios para trabajar presiona el siguiente botón ---->

¿Que necesito para utilizar mi tarjeta?

Odoo CMS - una imagen grande

Solo necesitas los componentes basicos que utilizamos en un CPU convencional

  • Mouse

  • Keypad

  • Monitos

  • Fuente de poder ( cargador micro usb de 5v a  >2A

  • Memoria MicroSD con un sistema operativo.



Como se compara una Raspbery contra un Arduino.



Raspberry



Mayor versatilidad y capacidad


Costo mayor




Conectividad bluetooth y wi-fi sin ncesidad de otros componentes



Se puede usar tanto como componente  de control como plataforma de programación




Utiliza casi cualquier tipo de lenguaje de programación orientado a objetos.




Compatible tanto con módulos de arduino como con los exclusivos de raspberry




Arduino


Mas contenido gratuito



Solución económica a muchas problemáticas



Requiere componentes extra para programarse como un computador


Limitado a programarse en su propio lenguaje (Arduino)


Gran cantidad de módulos compatibles
